變壓器容量的計算和額定電流的計算方法
發布時間：
2020-04-08
來源：

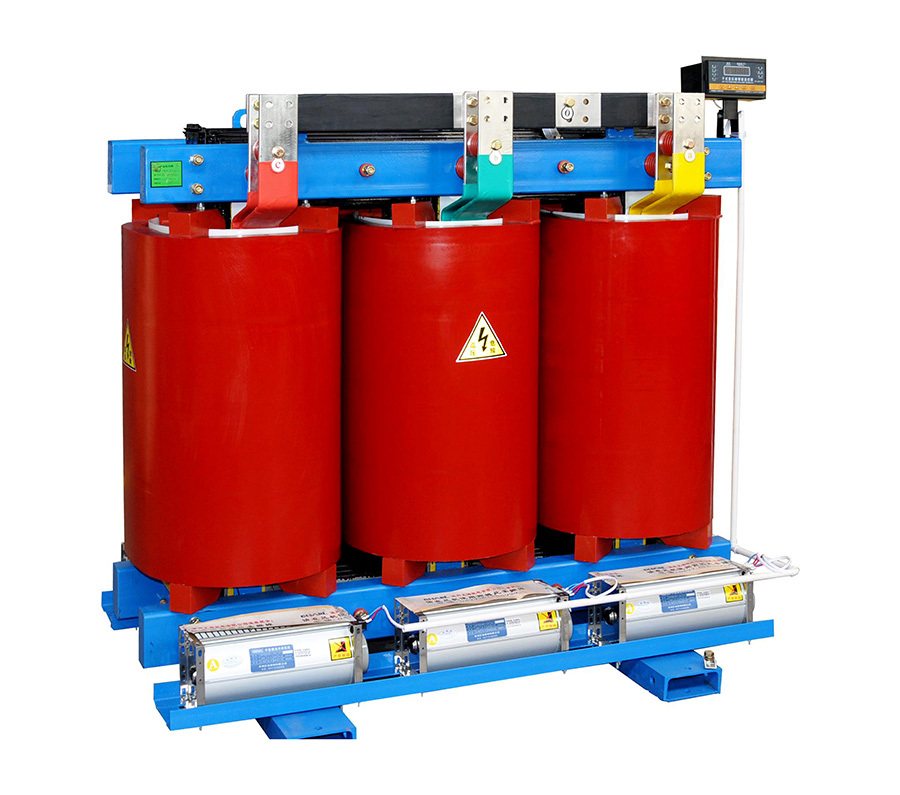

SCB11干式變壓器
變壓器的容量計算：
首先選擇變壓器的額定電壓。高壓側電壓與所接入電網電壓相等，低壓側電壓比低壓側電網的電壓高10%或5%（取決變壓器電壓等級和阻抗電壓大?。?；額定容量選擇。
計算變壓器所帶負荷的大?。ㄒ蠼y(tǒng)計最大綜合負荷，將有功負荷kW值換算成視在功率kVA），如果是兩臺變壓器，那么每臺變壓器的容量可按照最大綜合負荷的70%選擇，一臺變壓器要按總負荷考慮，并留有適當?shù)脑６取Ｆ渌茀?shù)可結合變壓器產品適當考慮。
例如：選擇35/10kV變壓器。假定最大負荷為3500kW，功率因數為0.8，選兩臺變壓器，容量S=0.7×3500/0.8=3062kVA，可選擇3150kVA的變壓器，電壓比為35kV/10.5kV。再?gòu)漠a(chǎn)品目錄中選擇型號。
一、變壓器容量計算公式：
1、計算負載的每相最大功率<BR>將A相、B相、C相每相負載功率獨立相加，如A相負載總功率10KW，B相負載總功率9KW，C相負載總功率11KW，取最大值11KW。(注：?jiǎn)蜗嗝颗_(tái)設備的功率按照銘牌上面的最大值計算，三相設備功率除以3，等于這臺設備的每相功率。)
例如：C相負載總功率=電腦300W×10臺)+(空調2KW×4臺)=11KW
2、計算三相總功率
11KW×3相=33KW(變壓器三相總功率)
三相總功率/0.8，這是最重要的步驟，目前市場上銷售的變壓器90%以上功率因素只有0.8，所以需要除以0.8的功率因素。
33KW/0.8=41.25KW(變壓器總功率)
變壓器總功率/0.85，根據《電力工程設計手冊》，變壓器容量應根據計算負荷選擇，對平穩負荷供電的單臺變壓器，負荷率一般取85%左右。
41.25KW/0.85=48.529KW(需要購買的變壓器功率)，那么在購買時選擇50KVA的變壓器就可以了。

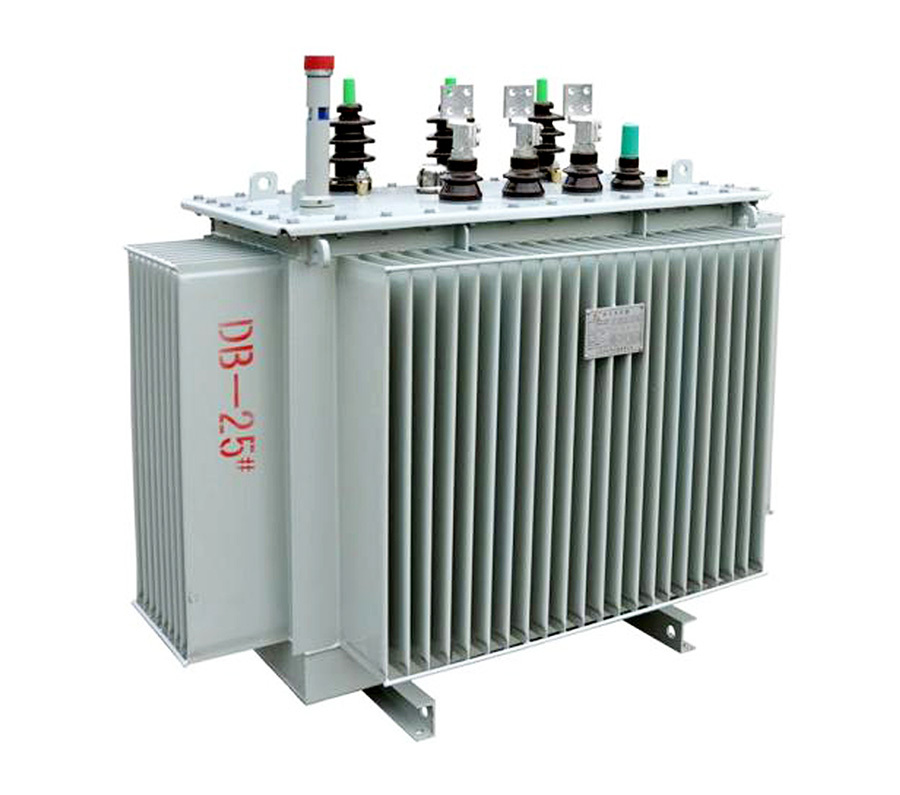

S13油浸式變壓器
二、關于變壓器容量計算的一些問題
1、變壓器的額定容量，應該是變壓器在規定的使用條件下，能夠保證變壓器正常運行的最大載荷視在功率；
2、這個視在功率就是變壓器的輸出功率，也是變壓器能帶最大負載的視在功率；
3、變壓器額定運行時，變壓器的輸出視在功率等于額定容量；
4、變壓器額定運行時，變壓器的輸入視在功率大于額定容量；
5、由于變壓器的效率很高，一般認為變壓器額定運行時，變壓器的輸入視在功率等于額定容量，由此進行的運算及結果也是基本準確的；
6、所以在使用變壓器時，你只要觀察變壓器輸出的電流、電壓、功率因數及其視在功率等于或小于額定容量就是安全的(使用條件滿足時)；
7、有人認為變壓器有損耗，必須在額定容量90%以下運行是錯誤的！
8、變壓器在設計選用容量時，根據計算負荷要乘以安全系數是對的。
可以看到變壓器容量計算其實不難。主要是要注意變壓器容量計算的一些問題。
變壓器額定電流計算：
額定電流是指用電設備在額定電壓下，按照額定功率運行時的電流。也可定義為電氣設備在額定環境條件（環境溫度、日照、海拔、安裝條件等）下可以長期連續工作的電流。用電器正常工作時的電流不應超過它的額定電流。
額定電流是由繞組的額定容量除以該繞組的額定電壓及相應的系數（單相為1，三相為√3）而算得的流經繞組線端的電流。因此，變壓器的額定電流就是各繞組的額定電流，是指線電流。但是，組成三相組的單相變壓器，如繞組為三角形聯結，繞組的額定電流則以線電流為分子，以√3為分母來表示，例如線電流為500A，則繞組的額定電流為（500/√3）A。
變壓器在額定容量下運行時，繞組的電流為額定電流。參照國家標準GB/T15164—1994《油浸式電力變壓器負載導則》，變壓器可以過載運行，三相的額定容量不超過100 MVA（單相不超過33.3 MVA）時，可承受負載率（負載電流/額定電流）不大于1.5的偶發性過載，容量更大時可承受負載率不超過1.3的偶發性過載。
套管也應有相應的過載能力，繞組熱點溫度和頂層油溫度分別不能超過140℃和105℃。
額定電流選擇：
（一）普通電抗器的額定電流選擇
（1）電抗器幾乎沒有過負荷能力，所以主變壓器或出線回路的電抗器，應按回路最大工作電流選擇，而不能用正常持續工作電流選擇。
（2）對于發電廠母線分段回路的電抗器，應根據母線上事故切斷最大一臺發電機時，可能通過電抗的電流選擇。一般取該臺發電機額定電流的50%～80%。
（3）變電所母線分段回路的電抗應滿足用戶的一級負荷和大部分二級負荷的要求。
（二）分裂電抗器的額定電流選擇
（1）當由于發電廠的發電機或主變壓器回路時，一般按發電機或主變壓器額定電流的70%選擇。
（2）當用于變電所主變壓器回路時，應按負荷電流大的一臂中通過的最大負荷電流選擇。當無負荷資料時，一般按主變壓器額定電流的70%選擇。
變壓器額定電流怎么計算：

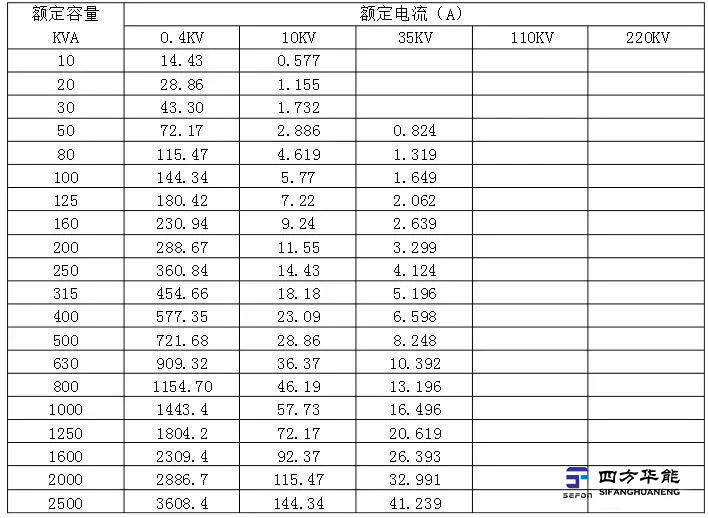

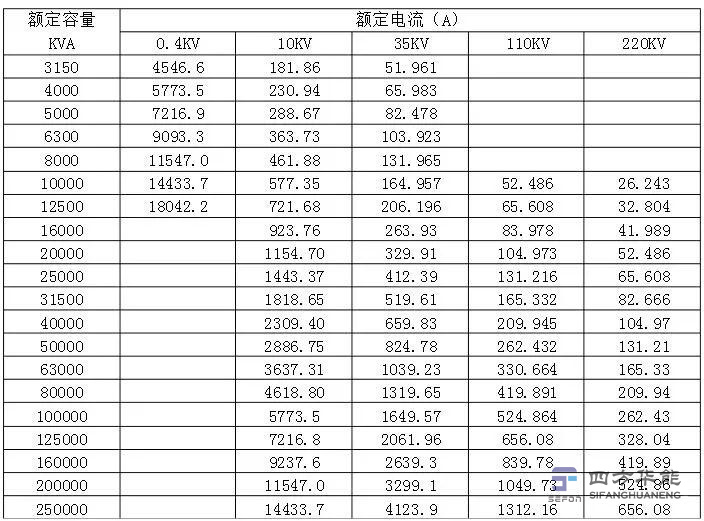

變壓器額定電流表
變壓器額定電流計算：
變壓器額定電流 I1N/I2N，單位為A、kA。是變壓器正常運行時所能承擔的電流，在三相變壓器中均代表線電流。
變壓器額定電流計算公式 對單相變壓器：I1N = SN/ U1N I2N = SN / U2N 對三相變壓器：I1N=SN/［sqrt（3）U1N］ I2N=SN/［sqrt（3）U2N］
U1N為正常運行時一次側應加的電壓。U2N為一次側加額定電壓、二次側處于空載時的電壓。單位為V。相變壓器中，額定電壓指的是線電壓。
SN為變壓器額定容量，單位為VA、kVA、MVA，N為變壓器的視在功率。通常把變壓器一、二次側的額定容量設計為 。
I1N為正常運行時一次側變壓器額定電流。I2N為一次側變壓器額定電流。單位為A。
250KVA有效使用功率等于百分之八十，250KVA等于200KW 變壓器二次側電流=變壓器額定容量*1.44。
例如：100KVA變壓器二次側電流
I=100*1.44=144（A）
各種容量變壓器高低壓側額定電流的數據（包括20、30、50、80、100、160、200、250、315、400KVA等）
變壓器容量20、30、 50、 80、 100、 160、 200、 250、 315、 400KVA
高壓側電流1.15、1.73、2.88、4.62、5.77、 9.23、11.2、14.43、18.2、 22.4
低壓側電流28.9、43.2、 72、 115.2、144、230.4、288、 360、453.6、 576 已知變壓器容量，求其各電壓等級側額定電流?？谠Ea ：
容量除以電壓值，其商乘六除以十。
說明：適用于任何電壓等級。
在日常工作中，有些電工只涉及一兩種電壓等級的變壓器額定電流的計算。將以上口訣簡化，則可推導出計算各電壓等級側額定電流的口訣：容量系數相乘求。已知變壓器容量，速算其一、二次保護熔斷體（俗稱保險絲）的電流值?？谠E：
配變高壓熔斷體，容量電壓相比求。
配變低壓熔斷體，容量乘9除以5。
說明：正確選用熔斷體對變壓器的安全運行關系極大。當僅用熔斷器作變壓器高、低壓側保護時，熔體的正確選用更為重要。這是電工經常碰到和要解決的問題。
